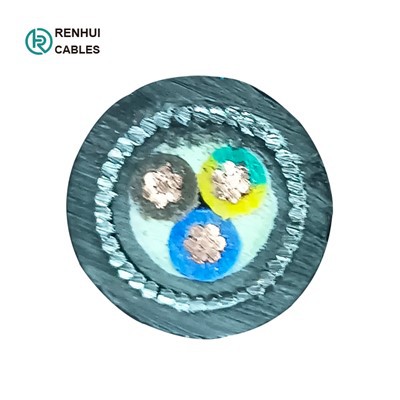

Cáblaí Faoi Thalamh, Cábla Armúrtha
1.Iarratais
Úsáidtear na cáblaí seo le haghaidh soláthair leictreachais i gcóras suiteála ísealvoltais, Tá siad oiriúnach le suiteáil laistigh agus lasmuigh, i duchtanna cábla, faoi thalamh, i stáisiúin chumhachta agus lasctha, dáiltí fuinnimh áitiúla, gléasraí tionsclaíocha, i gcás nach bhfuil aon riosca meicniúil ann. damáiste.
 |
 |
2.Construction
- Seoltóirí
Is éard a bheidh sna seoltóirí d’Aicme 1 nó d’Aicme 2 de chopair analaithe plain nó miotail-brataithe nó de ghnáth-alúmanam nó cóimhiotal alúmanaim, nó d’Aicme 5 de chopair plain nó copar-bhrataithe miotail i gcomhréir le IEC 60228.
- Insliú
Beidh ábhar agus tiús XLPE de réir ráta IEC 60502 nó BS 5467 le haghaidh oibríocht leanúnach 90C.
- Cód Dath
|
Cód Datha (1) |
Cód Datha (2) |
||
|
1 Croílár |
Dearg nó Dubh |
1 Croílár |
Donn nó Gorm |
|
2 Chroí |
Dearg, Dubh |
2 Chroí |
Donn, Gorm |
|
3 Chroí |
Dearg, Buí, Gorm |
3 Chroí |
Donn, Dubh, Liath |
|
4 Chroí |
Dearg, Buí, Gorm, Dubh |
4 Chroí |
Gorm, Donn, Dubh, Liath |
|
5 Chroí |
Dearg, Buí, Gorm, Dubh, Glas |
5 Chroí |
Glas/Buí, Gorm, Donn, Dubh, Liath |
|
Os cionn 5 Cores |
Croí Dubh le huimhreacha Bán |
Os cionn 5 Cores |
Croí Dubh le huimhreacha Bán |
Is féidir dathanna eile a mhonarú arna iarraidh sin.
-Tionól / Clúdach Istigh
Féadfar na clúdaigh istigh a easbhrú nó a chur i leataobh. I gcás cáblaí a bhfuil croíleacáin chiorclacha acu, seachas cáblaí a bhfuil níos mó ná cúig chroílár iontu, ní cheadófar clúdach istigh lapped ach amháin má tá na crosbhealaí idir na croíleacáin líonta go substaintiúil. Ceadaítear ceanglóir oiriúnach sula gcuirtear clúdach istigh easbhrúite isteach. Tá an t-ábhar comhoiriúnach leis an ábhar inslithe, Beidh na hábhair a úsáidtear le haghaidh clúdaigh agus líontóirí istigh oiriúnach do theocht oibriúcháin an chábla agus comhoiriúnach leis an ábhar inslithe. .
-Armor
Sreanga alúmanaim/cruach ghalbhánuithe/cruach a fheidhmítear go héiliciúil ar an gClúdach Inmheánach de réir IEC 60502-1, nó is féidir téipeanna dúbailte alúmanaim/cruach agus sreang copair stánaithe/copar a mhonarú freisin arna iarraidh sin.
-Amach Sheath
Beidh an truaill sheachtrach déanta as PVC easbhrúite de Chineál ST1/ST2 de réir IEC 60502-1, cineál poileitiléine ST3/ST7, Comhdhúil saor ó Halaigine ST8, Polaclóraipréin, poileitiléin chlorosulfonaithe nó polaiméirí comhchosúla, tá cineál SE1 ar fáil freisin ach iad a iarraidh.
-Dóiteáin Feidhmíocht na truaillí Cábla
Is féidir le cáblaí a sholáthar le sceach sheachtrach PVC lasair-retardant speisialta chun cloí le ceanglais tástála lasair IEC 60332-3-22, IEC 60332-3-23 agus IEC 60332-3-24, Cloíonn ábhar Halogen Free le IEC{{3} }/2 agus IEC 60684-2.
3.Paraiméadair Cábla
-Cábla armúrtha croí amháin
|
Croí aonair (sreang alúmanaim armúrtha) |
|
||||||
|
Trasghearradh Ainmniúil |
Trastomhas Seoltóra (Tuairim.) |
Tiús inslithe Ainmniúil |
Tiús Clúdaigh Ainmniúil Istigh |
Ainmniúil Alum Wire dia. |
Tiús Sheath Ainmniúil |
Trastomhas foriomlán (Thart ar.) |
|
|
mm^2 |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
1x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
10.9 |
|
|
1x6 |
2.8 |
0.7 |
1.0 |
0.8 |
1.8 |
11.4 |
|
|
1x10 |
3.6 |
0.7 |
1.0 |
0.8 |
1.8 |
12.2 |
|
|
1x16 |
4.5 |
0.7 |
1.0 |
0.8 |
1.8 |
13.1 |
|
|
1x25 |
5.6 |
0.9 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
1x35 |
6.7 |
0.9 |
1.0 |
1.25 |
1.8 |
16.6 |
|
|
1x50 |
8.0 |
1 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
1x70 |
9.4 |
1.1 |
1.0 |
1.25 |
1.8 |
19.7 |
|
|
1x95 |
11.0 |
1.1 |
1.0 |
1.6 |
1.8 |
22.0 |
|
|
1x120 |
12.4 |
1.2 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
1x150 |
13.8 |
1.4 |
1.0 |
1.6 |
1.8 |
25.4 |
|
|
1x185 |
15.3 |
1.6 |
1.0 |
1.6 |
1.8 |
27.4 |
|
|
1x240 |
17.5 |
1.7 |
1.0 |
1.6 |
1.9 |
29.9 |
|
|
1x300 |
19.5 |
1.8 |
1.0 |
2.0 |
2.0 |
33.1 |
|
|
1x400 |
22.6 |
2 |
1.2 |
2.0 |
2.2 |
37.3 |
|
|
1x500 |
25.2 |
2.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
- Dhá chroí-chábla armúrtha
|
Dhá chroí (Sreang cruach ghalbhánuithe armúrtha) |
|
||||||
|
Trasghearradh Ainmniúil |
Trastomhas Seoltóra (Tuairim.) |
Tiús inslithe Ainmniúil |
Tiús Clúdaigh Ainmniúil Istigh |
Sreang Cruach Ainmniúil dia. |
Tiús Sheath Ainmniúil |
Trastomhas foriomlán (Thart ar.) |
|
|
mm^2 |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
2x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
12.8 |
|
|
2x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
13.6 |
|
|
2x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
14.6 |
|
|
2x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
16.5 |
|
|
2x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.1 |
|
|
2x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
19.9 |
|
|
2x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
23.6 |
|
|
2x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
25.8 |
|
|
2x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
29.0 |
|
|
2x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.0 |
33.2 |
|
|
2x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.1 |
37.1 |
|
|
2x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
40.5 |
|
|
2x150 |
13.8 |
1.4 |
1.2 |
2.5 |
2.4 |
45.4 |
|
|
2x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.6 |
49.9 |
|
|
2x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.7 |
55.1 |
|
|
2x300 |
19.5 |
1.8 |
1.6 |
2.5 |
2.9 |
60.2 |
|
|
2x400 |
22.6 |
2 |
1.6 |
2.5 |
3.1 |
67.7 |
|
-Trí cores cáblaí armúrtha
|
Trí cores (Sreang cruach ghalbhánuithe armúrtha) |
|
||||||
|
Trasghearradh Ainmniúil |
Trastomhas Seoltóra (Tuairim.) |
Tiús inslithe Ainmniúil |
Tiús Clúdaigh Ainmniúil Istigh |
Sreang Cruach Ainmniúil dia. |
Tiús Sheath Ainmniúil |
Trastomhas foriomlán (Thart ar.) |
|
|
mm^2 |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
3x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
13.2 |
|
|
3x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.1 |
|
|
3x4 |
2.3 |
0.7 |
1.0 |
0.8 |
1.8 |
15.2 |
|
|
3x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
17.1 |
|
|
3x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
18.9 |
|
|
3x16 |
4.5 |
0.7 |
1.0 |
1.25 |
1.8 |
20.8 |
|
|
3x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
24.7 |
|
|
3x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.8 |
27.2 |
|
|
3x50 |
8.0 |
1 |
1.0 |
1.6 |
1.9 |
30.6 |
|
|
3x70 |
9.4 |
1.1 |
1.0 |
2.0 |
2.1 |
35.2 |
|
|
3x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.2 |
39.3 |
|
|
3x120 |
12.4 |
1.2 |
1.2 |
2.0 |
2.3 |
43.0 |
|
|
3x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
3x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.7 |
53.0 |
|
|
3x240 |
17.5 |
1.7 |
1.4 |
2.5 |
2.8 |
58.5 |
|
|
3x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.0 |
64.0 |
|
|
3x400 |
22.6 |
2 |
1.6 |
3.15 |
3.3 |
73.5 |
|
-Trí chroí le cáblaí armúrtha croíthe talún
|
Trí chroí+1 (Sreang cruach ghalbhánuithe armúrtha) |
|
||||||||
|
Trasghearradh Ainmniúil |
Trastomhas Seoltóra (Tuairim.) |
Tiús inslithe Ainmniúil |
Tiús Clúdaigh Ainmniúil Istigh |
Sreang Cruach Ainmniúil dia. |
Tiús Sheath Ainmniúil |
Trastomhas foriomlán (Thart ar.) |
|||
|
mm^2 |
(3) mm |
(1) mm |
(3) mm |
(1) mm |
mm |
mm |
mm |
mm |
|
|
3x 16/10 |
4.5 |
3.6 |
0.7 |
0.7 |
1 |
1.6 |
1.8 |
22.7 |
|
|
3x 25/16 |
5.6 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.8 |
26.5 |
|
|
3x 35/16 |
6.7 |
4.5 |
0.9 |
0.7 |
1 |
1.6 |
1.9 |
29 |
|
|
3x 50/25 |
8.0 |
5.6 |
1 |
0.9 |
1 |
1.6 |
2.1 |
33 |
|
|
3x 70/35 |
9.4 |
6.7 |
1.1 |
0.9 |
1.2 |
2 |
2.2 |
38 |
|
|
3x 95/50 |
11.0 |
8.0 |
1.1 |
1 |
1.2 |
2 |
2.3 |
42.4 |
|
|
3x120/70 |
12.4 |
9.4 |
1.2 |
1.1 |
1.2 |
2 |
2.5 |
48.0 |
|
|
3x150/70 |
13.8 |
9.4 |
1.4 |
1.1 |
1.4 |
2.5 |
2.7 |
52 |
|
|
3x185/95 |
15.3 |
11.0 |
1.6 |
1.1 |
1.4 |
2.5 |
2.8 |
57.2 |
|
|
3x240/120 |
17.5 |
12.4 |
1.7 |
1.2 |
1.6 |
2.5 |
3.1 |
64 |
|
|
3x300/150 |
19.5 |
13.8 |
1.8 |
1.4 |
1.6 |
2.5 |
3.2 |
69.8 |
|
|
3x400/185 |
22.6 |
15.3 |
2 |
1.6 |
1.6 |
3.15 |
3.6 |
78.6 |
|
-Ceithre chroí, cábla armúrtha
|
Ceithre cores (Sreang cruach ghalbhánuithe armúrtha) |
|
||||||
|
Trasghearradh Ainmniúil |
Trastomhas Seoltóra (Tuairim.) |
Tiús inslithe Ainmniúil |
Tiús Clúdaigh Ainmniúil Istigh |
Sreang Cruach Ainmniúil dia. |
Tiús Sheath Ainmniúil |
Trastomhas foriomlán (Thart ar.) |
|
|
mm^2 |
mm |
mm |
mm |
mm |
mm |
mm |
|
|
4x1.5 |
1.4 |
0.7 |
1.0 |
0.8 |
1.8 |
14.0 |
|
|
4x2.5 |
1.8 |
0.7 |
1.0 |
0.8 |
1.8 |
14.9 |
|
|
4x4 |
2.3 |
0.7 |
1.0 |
1.25 |
1.8 |
17.0 |
|
|
4x6 |
2.8 |
0.7 |
1.0 |
1.25 |
1.8 |
18.2 |
|
|
4x10 |
3.6 |
0.7 |
1.0 |
1.25 |
1.8 |
20.2 |
|
|
4x16 |
4.5 |
0.7 |
1.0 |
1.6 |
1.8 |
23.0 |
|
|
4x25 |
5.6 |
0.9 |
1.0 |
1.6 |
1.8 |
26.7 |
|
|
4x35 |
6.7 |
0.9 |
1.0 |
1.6 |
1.9 |
29.5 |
|
|
4x50 |
8.0 |
1 |
1.0 |
2.0 |
2.1 |
34.2 |
|
|
4x70 |
9.4 |
1.1 |
1.2 |
2.0 |
2.2 |
38.8 |
|
|
4x95 |
11.0 |
1.1 |
1.2 |
2.0 |
2.3 |
42.9 |
|
|
4x120 |
12.4 |
1.2 |
1.4 |
2.5 |
2.5 |
48.6 |
|
|
4x150 |
13.8 |
1.4 |
1.4 |
2.5 |
2.7 |
53.2 |
|
|
4x185 |
15.3 |
1.6 |
1.4 |
2.5 |
2.8 |
58.1 |
|
|
4x240 |
17.5 |
1.7 |
1.6 |
2.5 |
3.1 |
64.8 |
|
|
4x300 |
19.5 |
1.8 |
1.6 |
2.5 |
3.2 |
70.4 |
|
|
4x400 |
22.6 |
2 |
1.8 |
3.15 |
3.6 |
81.3 |
|
4.Production Dul Chun Cinn
5. Teastais:
 |
 |
6.Pacáil:
- Druma adhmaid cruach (fumigation)
Fad cábla i ngach druma: 1000m/2000m nó de réir riachtanais iarbhír fad an chábla.
-Méid druma:
De réir fad an chábla agus méid an choimeádáin
D'fhonn praghas cruinn a thabhairt duit, inis dúinn go cineálta do chainníocht fad cábla a theastaíonn. Cainníocht níos mó, níos mó sochar lascaine réidh duit!
- Port Loingseoireachta:
Qingdao, nó calafoirt eile de réir do riachtanais.
- Lastais farraige:
Tá luachan FOB/C&F/CIF ar fáil.
 |
 |
 |
